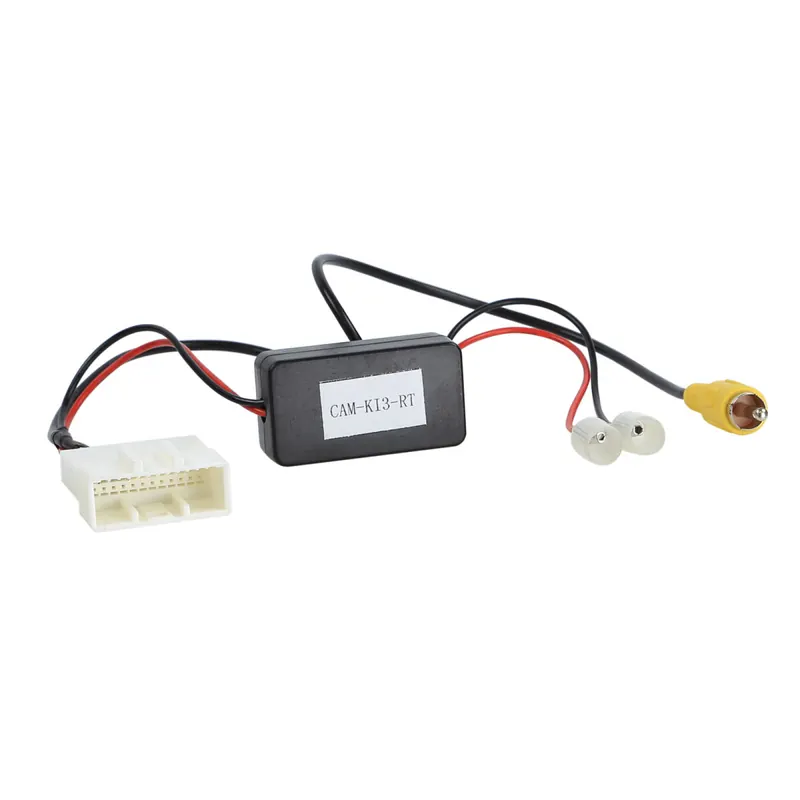

Rückfahrkamera Adapter 24Pin Kia OEM Kamera

Rückfahrkamera Adapter 24Pin Kia OEM Kamera

Rückfahrkamera Adapter Kia

Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.

Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das Rückfahrsignal zur Verfügung.

Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.

Hinweis:

Anschluss: 24 Pin Kia Stecker
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Kameraeingang

rot: +12V Rückfahrsignal Eingang
schwarz: Masse GND Klemme 31

Vor Installation:

Anschluss +6V Speisespannung und Videosignal auf korrekte Belegung mit Werksgerät durch messen prüfen

Für folgende Fahrzeuge geeignet:

• Kia Picanto (TA) 09/2011 – 04/2015
• Kia Picanto (TA) 04/2015 – 03/2017
• Kia Sorento (UM) 03/2015 – 10/2017
• Kia Sportage (SL) 08/2010 – 03/2014
• Kia SporKia Sportage (SL) 08/2010 – 03/2014
• Kia Sportage (SL) 03/2014 – 01/2016
• Kia Sportage (QL) 01/2016 – 06/2018*

*Fahrzeuge mit 24Pin/18Pin Hyundai Stecker
