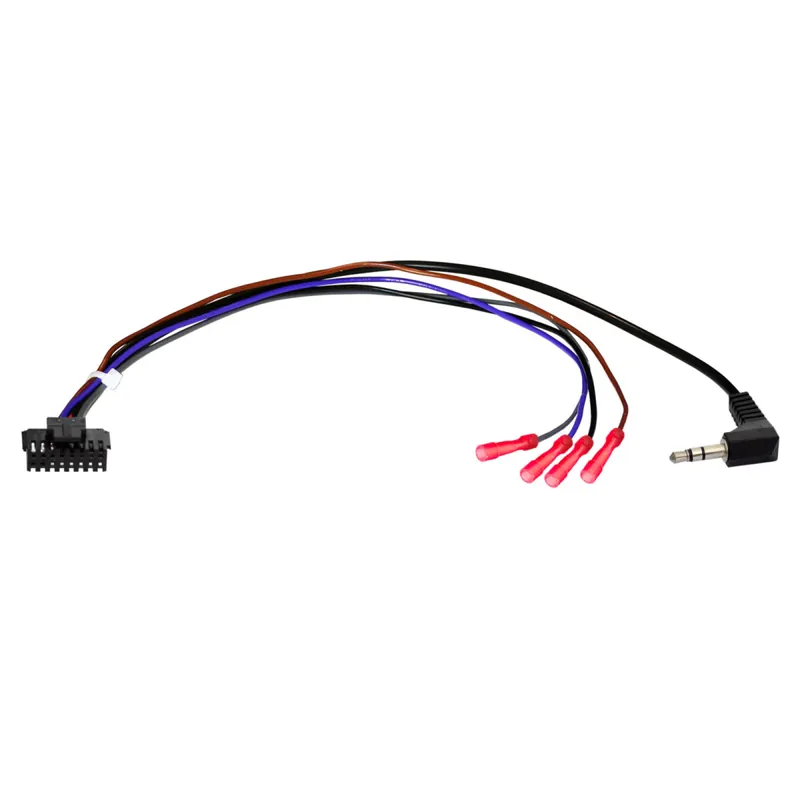

Lenkradfernbedienungsadapter Kabel 42x Interface analog/CAN Bus > Multilead lose
Radioanschlusskabel 42x-Serie Multilead diverse Geräte
Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.
Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
Alle Anschlüsse und Dipschaltereinstellungen müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.
Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
Vor der Endmontage auf Funktion prüfen.
Hinweis:
Anschluss: 16 Pin > 3,5mm Klinke / Multikabelanschluss
LFB-Radioanschlusskabel für analoge und CAN-Bus 42x(xx)-xxx LFB Interfaces
Anschluss abhängig vom Radiohersteller
Analog:
schwarz: GND
blau: Key1 / SWC1
grau: Key2 / SWC2
IR:
braun: IR In / SWC
Analog / IR:
3.5 mm Klinke
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA Interface)*
Atoto Nachrüstgeräte nicht unterstützt
Für folgende Anwendung:
Alpine 3,5mm Klinkenanschluss
Blaupunkt 2010> 3,5mm Klinkenanschluss
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
ESX Key1 / Key2 Anschluss
Grundig Einkabelanschluss
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss
Kenwood Einkabelanschluss
Kenwood 2017> 3,5mm Klinkenanschluss
Kenwood 2020> Key1 / Key2 / GND Anschluss
Philips Einkabelanschluss
Pioneer 3,5mm Klinkenanschluss
Snooper Key1 / Key2 Anschluss
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
XZent Key1 / Key2 / GND Anschluss
Zenec Einkabelanschluss
*Dippschaltereinstellungen analog abweichend:
Blaupunkt 2010> 3,5mm Klinkenanschluss > Key1 / Key2 (extended)
JVC 3,5mm Klinkenanschluss > Key1 / Key2 (extended)
Kenwood 2017> 3,5mm Klinkenanschluss > Key1 / Key2 (extended)
XZent Einkabelanschluss > Zenec
